詳細情報 |
|||
| 通信インターフェース: | ほか | 条件: | 100% オリジナルブランド |
|---|---|---|---|
| 保証: | 12ヶ月 | パッケージ: | 元の包装 |
| 輸送期間: | FOB | 支払い: | T/T |
| MOQ: | 1本 | サービス: | ワンストップ サービス |
| 品質: | 厳しくテストされる100% | 適用する: | 産業オートメーション |
| 記述: | PLC | ||
製品の説明
仕様
一般情報 | ||||

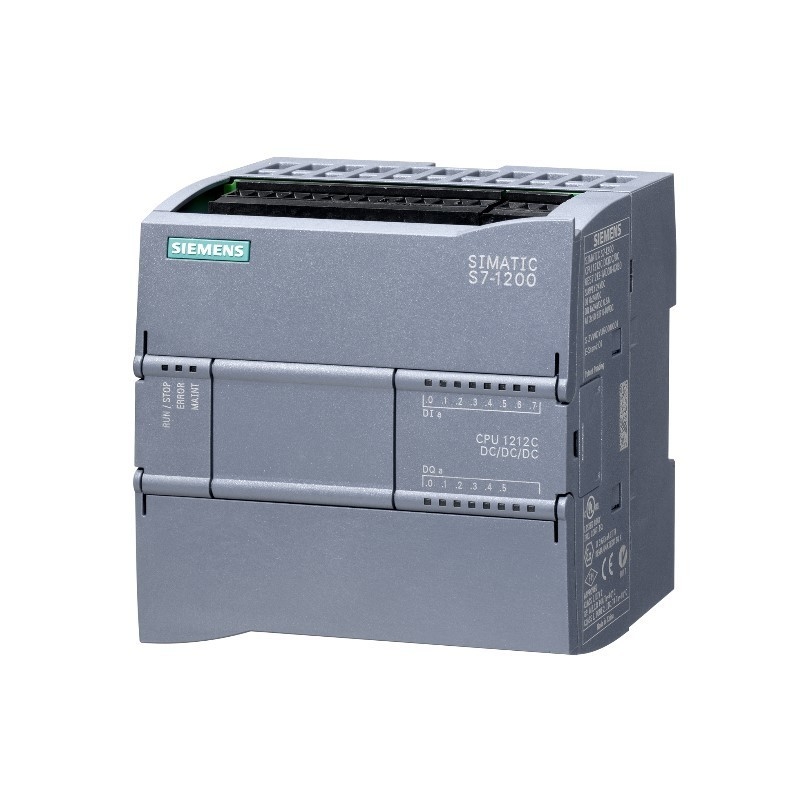

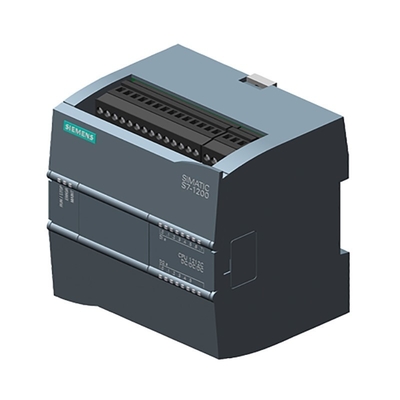

製品タイプの指定 | CPU 1212C DC/DC/DC | |||
ファームウェアバージョン | V4.6 | |||
エンジニアリング | ||||
● プログラミングパッケージ | STEP 7 V18以上 | |||
供給電圧 | ||||
定格値（DC） | ||||
● 24V DC | はい | |||
許容範囲、下限値（DC） | 20.4ボルト | |||
許容範囲、上限（DC） | 28.8ボルト | |||
逆極性保護 | はい | |||
負荷電圧L+ | ||||
● 定格値（DC） | 24V | |||
● 許容範囲、下限値（DC） | 20.4ボルト | |||
● 許容範囲、上限（DC） | 28.8ボルト | |||
入力電流 | ||||
消費電流（定格値） | 400 mA; CPUのみ | |||
消費電流、最大。 | 1 200 mA; すべての拡張モジュールを備えたCPU | |||
突入電流、最大。 | 12 A; 28.8 V DC時 | |||
私²t | 0.5A²·秒 | |||
出力電流 | ||||
バックプレーンバス（5 V DC）最大。 | 1 000 mA; SMおよびCMの場合は最大5 V DC | |||
エンコーダ供給 | ||||
24 Vエンコーダ電源 | ||||
● 24V | L+マイナス4V DC以上 | |||
電力損失 | ||||
電力損失、標準 | 9ワット | |||
メモリ | ||||
作業記憶 | ||||
● 統合 | 100 キロバイト | |||
メモリをロード | ||||
● 統合 | 2 MB | |||
● プラグイン（SIMATIC メモリカード）、最大。 | SIMATICメモリカード付き | |||
バックアップ | ||||
● プレゼント | はい | |||
● メンテナンスフリー | はい | |||
● バッテリーなし | はい | |||
CPU処理時間 | ||||
ビット操作の場合、typ。 | 0.08 µs; / 命令 | |||
単語操作の場合、typ。 | 1.7 µs; / 命令 | |||
浮動小数点演算の場合、typ。 | 2.3 µs; / 命令 | |||
CPUブロック | ||||
ブロック数（合計） | DB、FC、FB、カウンター、タイマー。アドレス指定可能なブロックの最大数は1～65535です。制限はありません。 ワーキングメモリ全体を使用できる | |||
OB | ||||
● 最大数 | コード用のRAMによってのみ制限される | |||
データ領域とその保持期間 | ||||
保持データ領域（タイマー、カウンター、フラグを含む）、最大。 | 14 キロバイト | |||
フラグ | ||||
● サイズ、最大 | 4 kbyte; ビットメモリアドレス領域のサイズ | |||
ローカルデータ | ||||
● 優先クラスごとに最大 | 16 KB; 優先度クラス 1 (プログラム サイクル): 16 KB、優先度クラス 2 ～ 26: 6 KB | |||
住所エリア | ||||
プロセスイメージ | ||||
● 入力、調整可能 | 1 キロバイト | |||
● 出力調整可能 | 1 キロバイト | |||
ハードウェア構成 | ||||
システムあたりのモジュール数、最大。 | 通信モジュール 3 個、信号ボード 1 個、信号モジュール 2 個 | |||
時刻 | ||||
時計 | ||||
● ハードウェアクロック（リアルタイム） | はい | |||
● バックアップ時間 | 480時間; 標準 | |||
● 1日あたりの偏差、最大。 | ±60秒/月（25℃） | |||
デジタル入力 | ||||
デジタル入力数 | 8; 統合 | |||
● 技術機能に使用できる入力 | 6; HSC（高速カウント） | |||
ソース/シンク入力 | はい | |||
同時に制御可能な入力の数 | ||||
すべての取り付け位置 | ||||
— 最高40℃まで。 | 8 | |||
入力電圧 | ||||
● 定格値（DC） | 24V | |||
● 信号「0」の場合 | 5V DC、1mA | |||
● 信号「1」の場合 | 15 V DC、2.5 mA | |||
入力遅延（入力電圧の定格値に対して） | ||||
標準入力用 | ||||
— パラメータ化可能 | 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms、12.8 ms（4 つのグループで選択可能） | |||
— 「0」から「1」では、最小。 | 0.2 ミリ秒 | |||
— 「0」から「1」まで、最大。 | 12.8ミリ秒 | |||
割り込み入力用 | ||||
— パラメータ化可能 | はい | |||
技術的機能 | ||||
— パラメータ化可能 | 単相: 3 @ 100 kHz & 3 @ 30 kHz、差動: 3 @ 80 kHz & 3 @ 30 kHz | |||
ケーブルの長さ | ||||
● シールド付き、最大。 | 500 m; 技術機能用に 50 m | |||
● シールドなし、最大。 | 300 m; 技術機能用: いいえ | |||
デジタル出力 | ||||
デジタル出力数 | 6 | |||
●高速出力 | 4; 100 kHzパルストレイン出力 | |||
誘導シャットダウン電圧の制限 | L+（-48V） | |||
出力のスイッチング容量 | ||||
● 抵抗負荷の場合、最大。 | 0.5A | |||
● ランプ負荷時、最大。 | 5ワット | |||
出力電圧 | ||||
● 信号「0」の場合、最大。 | 0.1 V; 10 kΩ負荷時 | |||
● 信号「1」の場合、最小。 | 20ボルト | |||
出力電流 | ||||
●信号「1」の定格値 | 0.5A | |||
●信号「0」の場合、残留電流は最大。 | 0.1mA | |||
抵抗負荷による出力遅延 | ||||
● 「0」～「1」、最大。 | 1マイクロ秒 | |||
● 「1」～「0」、最大。 | 5マイクロ秒 | |||
スイッチング周波数 | ||||
● 抵抗負荷時のパルス出力、最大。 | 100kHz | |||
リレー出力 | ||||
● リレー出力数 | 0 | |||
ケーブルの長さ | ||||
● シールド付き、最大。 | 500メートル | |||
● シールドなし、最大。 | 150メートル | |||
アナログ入力 | ||||
アナログ入力数 | 2 | |||
入力範囲 | ||||
● 電圧 | はい | |||
入力範囲（定格値）、電圧 | ||||
● 0～+10V | はい | |||
— 入力抵抗（0～10 V） | ≥100kオーム | |||
ケーブルの長さ | ||||
● シールド付き、最大。 | 100 m; ツイストシールド | |||
アナログ出力 | ||||
アナログ出力数 | 0 | |||
入力のアナログ値生成 | ||||
チャネルごとの統合および変換時間/解像度 | ||||
● オーバーレンジ時の分解能（符号を含むビット）、最大。 | 10ビット | |||
● 積分時間、パラメータ化可能 | はい | |||
● 変換時間（チャンネルあたり） | 625マイクロ秒 | |||
エンコーダ | ||||
接続可能なエンコーダ | ||||
● 2線式センサー | はい | |||
1. インターフェース | ||||
インターフェースタイプ | プロフィネット | |||
孤立した | はい | |||
伝送速度の自動検出 | はい | |||
オートネゴシエーション | はい | |||
オートクロス | はい | |||
インターフェースの種類 | ||||
● RJ 45（イーサネット） | はい | |||
● ポート数 | 1 | |||
● 統合スイッチ | いいえ | |||
プロトコル | ||||
● PROFINET IOコントローラ | はい | |||
● PROFINET IOデバイス | はい | |||
● SIMATIC通信 | はい | |||
● オープンIE通信 | はい。オプションで暗号化も可能 | |||
● ウェブサーバー | はい | |||
● メディアの冗長性 | いいえ | |||
PROFINET IO コントローラ | ||||
● 最大伝送速度 | 100 メガビット/秒 | |||
サービス | ||||
— PG/OPコミュニケーション | はい。TLS V1.3 による暗号化が事前に選択されています | |||
— アイソクロナスモード | いいえ | |||
— IRT | いいえ | |||
— プロフィエナジー | いいえ | |||
— 優先起動 | はい | |||
— 優先起動する IO デバイスの最大数。 | 16 | |||
— 接続可能な IO デバイスの最大数。 | 16 | |||
— RT に接続可能な IO デバイスの最大数。 | 16 | |||
— そのうち最大でライン上。 | 16 | |||
— IOデバイスの有効化/無効化 | はい | |||
— 同時にアクティブ化/非アクティブ化できる IO デバイスの最大数。 | 8 | |||
— 更新時間 | 更新時間の最小値は、PROFINET IOの通信コンポーネントセット、IOデバイスの数にも依存します。 および構成されたユーザーデータの量。 | |||
PROFINET IO デバイス | ||||
サービス | ||||
— PG/OPコミュニケーション | はい。TLS V1.3 による暗号化が事前に選択されています | |||
— アイソクロナスモード | いいえ | |||
— IRT | いいえ | |||
— プロフィエナジー | はい | |||
— 共有デバイス | はい | |||
— 共有デバイスを持つ IO コントローラーの最大数。 | 2 | |||
プロトコル | ||||
PROFINET IOのプロトコルをサポート | はい | |||
プロフィセーフ | いいえ | |||
プロフィバス | はい。CM 1243-5 (マスター) または CM 1242-5 (スレーブ) が必要です | |||
OPC について | はい、OPC UA サーバー | |||
ASインターフェース | はい。CM 1243-2 が必要です | |||
プロトコル (イーサネット) | ||||
● TCP/IP | はい | |||
● DHCP | いいえ | |||
● SNMPについて | はい | |||
● DCP | はい | |||
● LLDP | はい | |||
冗長モード | ||||
メディアの冗長性 | ||||
— 三菱レイヨン | いいえ | |||
— MRPD | いいえ | |||
SIMATIC通信 | ||||
● S7ルーティング | はい | |||
オープンIE通信 | ||||
● TCP/IP | はい | |||
— データ長、最大。 | 8 キロバイト | |||
— ポートごとに複数のパッシブ接続をサポート | はい | |||
● ISO-on-TCP (RFC1006) | はい | |||
— データ長、最大。 | 8 キロバイト | |||
● UDP | はい | |||
— データ長、最大。 | 1 472 バイト | |||
ウェブサーバー | ||||
● サポート | はい | |||
● ユーザー定義のウェブサイト | はい | |||
OPC について | ||||
● ランタイムライセンスが必要 | はい、「基本」ライセンスが必要です | |||
● OPC UAサーバー | はい。データ アクセス (読み取り、書き込み、サブスクライブ)、メソッド呼び出し、ランタイム ライセンスが必要 | |||
— アプリケーション認証 | 利用可能なセキュリティ ポリシー: なし、Basic128Rsa15、Basic256Rsa15、Basic256Sha256 | |||
- ユーザ認証 | 「匿名」またはユーザー名とパスワード | |||
— 最大セッション数。 | 10 | |||
— セッションあたりの最大サブスクリプション数。 | 5 | |||
— サンプリング間隔、最小。 | 100ミリ秒 | |||
— 公開間隔、最小。 | 200ミリ秒 | |||
— サーバー メソッドの最大数。 | 20 | |||
— 監視対象項目の数、推奨最大値。 | 1 000 | |||
— サーバー インターフェイスの最大数。 | 2 | |||
— ユーザー定義サーバー インターフェイスのノード数、最大。 | 2000 | |||
さらなるプロトコル | ||||
● モドバス | はい | |||
通信機能 / ヘッダー | ||||
S7通信 | ||||
● サポート | はい | |||
● サーバーとして | はい | |||
● クライアントとして | はい | |||
● ジョブあたりのユーザーデータ最大数。 | オンラインヘルプを参照（S7通信、ユーザーデータサイズ） | |||
接続数 | ||||
● 全体 | PG 接続: 予約済み 4 / 最大 4; HMI 接続: 予約済み 12 / 最大 18; S7 接続: 予約済み 8 / 最大 14; オープン ユーザー 接続: 8 予約済み / 最大 14; Web 接続: 2 予約済み / 最大 30; OPC UA 接続: 0 予約済み / 最大 10; 合計 接続: 34 予約済み / 最大 64 | |||
試運転機能のテスト | ||||
ステータス/コントロール | ||||
● ステータス/制御変数 | はい | |||
● 変数 | 入力/出力、メモリビット、DB、分散I/O、タイマー、カウンター | |||
強制 | ||||
● 強制 | はい | |||
診断バッファ | ||||
● プレゼント | はい | |||
痕跡 | ||||
● 設定可能なトレースの数 | 2 | |||
● トレースあたりの最大メモリサイズ。 | 512 キロバイト | |||
割り込み/診断/ステータス情報 | ||||
診断表示LED | ||||
● RUN/STOP LED | はい | |||
● エラーLED | はい | |||
● メンテナンスLED | はい | |||
統合機能 | ||||
周波数測定 | はい | |||
制御された位置決め | はい | |||
位置制御位置決め軸の最大数。 | 8 | |||
パルス方向インターフェースによる位置決め軸の数 | 4; 統合出力付き | |||
PIDコントローラ | はい | |||
アラーム入力数 | 4 | |||
パルス出力数 | 4 | |||
制限周波数（パルス） | 100kHz | |||
潜在的な分離 | ||||
電位分離デジタル入力 | ||||
● 電位分離デジタル入力 | いいえ | |||
● チャネル間のグループ | 1 | |||
電位分離デジタル出力 | ||||
● 電位分離デジタル出力 | はい | |||
● チャネル間 | いいえ | |||
● チャネル間のグループ | 1 | |||
電磁場 | ||||
静電気放電に対する干渉耐性 | ||||
● IEC 61000-4-2に準拠した静電気放電に対する干渉耐性 | はい | |||
— 空気放電時の試験電圧 | 8kV | |||
— 接触放電時の試験電圧 | 6kV | |||
ケーブルによる干渉に対する耐干渉性 | ||||
● IEC 61000-4-4に準拠した電源ラインの耐干渉性 | はい | |||
● 信号ケーブルの耐干渉性（IEC 61000-4-4準拠） | はい | |||
電圧サージに対する干渉耐性 | ||||
● IEC 61000-4-5に準拠した電源ラインの耐干渉性 | はい | |||
高周波電界によって誘導される伝導変動妨害に対する干渉耐性 | ||||
● IEC 61000-4-6に準拠した高周波放射に対する干渉耐性 | はい | |||
EN 55 011 に準拠した無線干渉の放出 | ||||
● 工業地域での使用に適した限界クラスA | はい; グループ 1 | |||
● 住宅地での使用に適したクラスB | はい。EN 55011に従ってクラスBの制限に準拠するために適切な措置が講じられている場合 | |||
保護の程度とクラス | ||||
IP保護レベル | IP20 | |||
規格、承認、証明書 | ||||
CEマーク | はい | |||
UL承認 | はい | |||
キュラス | はい | |||
FM承認 | はい | |||
RCM (旧 C-TICK) | はい | |||
KC承認 | はい | |||
船舶承認 | はい | |||
周囲の状況 | ||||
フリーフォール | ||||
● 落下高さ、最大 | 0.3 m; 5倍、製品パッケージ内 | |||
動作中の周囲温度 | ||||
● 分 | -20℃ | |||
● 最大 | 60 °C; 同時にアクティブになる入力または出力の数は、水平60 °Cまたは垂直50 °Cで4または3（隣接ポイントなし）、8 または水平55°Cまたは垂直45°Cで6 | |||
● 水平設置、最小。 | -20℃ | |||
● 水平設置、最大。 | 60℃ | |||
● 垂直設置、最小。 | -20℃ | |||
● 垂直設置、最大。 | 50℃ | |||
保管/輸送中の周囲温度 | ||||
● 分 | -40℃ | |||
● 最大 | 70℃ | |||
空気圧はIEC 60068-2-13に準拠 | ||||
● 操作、最小。 | 795ヘクトパスカル | |||
● 動作、最大。 | 1,080ヘクトパスカル | |||
● 保管/輸送、最小。 | 660ヘクトパスカル | |||
● 保管/輸送、最大。 | 1,080ヘクトパスカル | |||
海面に関連する操作中の高度 | ||||
● 設置高度、最小 | -1000メートル | |||
● 設置高度、最大 | 5 000 m; 設置高度が 2 000 m を超える場合の制限についてはマニュアルを参照してください | |||
相対湿度 | ||||
● 動作、最大。 | 95 %; 結露なし | |||
振動 | ||||
● 動作中の耐振動性はIEC 60068-2-6に準拠 | 2 g (m/s²) 壁取り付け、1 g (m/s²) DIN レール | |||
● 動作はIEC 60068-2-6に従ってテスト済み | はい | |||
衝撃試験 | ||||
● IEC 60068-2-27に準拠したテスト済み | はい。IEC 68、パート 2-27 半正弦波: 衝撃の強さ 15 g (ピーク値)、持続時間 11 ms | |||
汚染物質濃度 | ||||
● RH < 60% で結露なしのSO2 | S02: < 0.5 ppm; H2S: < 0.1 ppm; RH < 60% 結露なし | |||
構成 / ヘッダー | ||||
構成 / プログラミング / ヘッダー | ||||
プログラミング言語 | ||||
— 若者 | はい | |||
— FBD | はい | |||
— SCL | はい | |||
ノウハウ保護 | ||||
● ユーザープログラム保護/パスワード保護 | はい | |||
● コピー防止 | はい | |||
● ブロック保護 | はい | |||
アクセス保護 | ||||
● 機密設定データの保護 | はい | |||
● 保護レベル: 書き込み保護 | はい | |||
● 保護レベル: 読み取り/書き込み保護 | はい | |||
● 保護レベル: 完全保護 | はい | |||
プログラミング / サイクルタイム監視 / ヘッダー | ||||
● 調整可能 | はい | |||

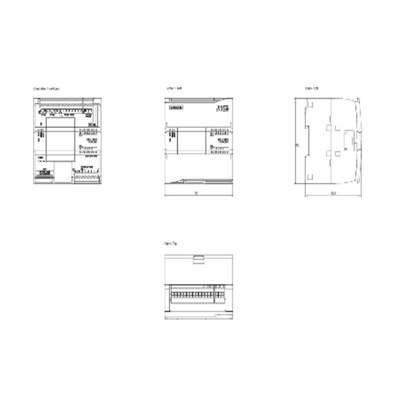

寸法 | ||||
幅 | 90ミリメートル | |||
身長 | 100ミリメートル | |||
深さ | 75ミリメートル | |||
重量 | ||||
重量、約 | 370グラム | |||
会社概要
について
会社
同社は「スマート製造をよりシンプルにする」という使命と「スマート製造があるところに、ゴン博士グループがある」というビジョンを堅持し、インテリジェントサービスソリューションの提供者となり、インテリジェント産業のアップグレードを促進することを目指しています。同社の事業は、インテリジェント機器、産業インターネット、産業オートメーション、産業機器輸出の4つのコア領域をカバーし、産業用ロボット、インテリジェント機器、オートメーション機器、コンポーネントのワンストップ供給の構築に取り組んでいます。同社はプラットフォームに支えられ、情報化とデジタル化によって駆動され、産業チェーンリソースを完全に統合し、末端のインテリジェント工場、オートメーションインテグレーター、インテリジェント機器業界の上流と下流のリソースを結び付けています。標準設定と製品開発から始めて、「製品供給-プラットフォーム統合-エコロジカルドライブ」の開発道をたどり、ロボットワークステーション、インテリジェント機器、オートメーション機器における標準化、モジュール化、コンポーネント化された部品のカバー範囲を徐々に拡大し、オートメーション機器の供給効率を向上させ、全体的なコストを削減し、中国のインテリジェント機器業界の技術進歩を促進します。同社は、ロボット、人工知能、産業オートメーション設備、インテリジェント製造の分野を引き続き深化させ、中国を拠点として製造業のオートメーション化とインテリジェント化の研究開発、革新、支援をしっかりと行い、「Made in China」が世界の製造業を革新する力を強化します。
梱包と配送
よくある質問
1. 私たちは誰ですか?
北京中平科技有限公司は、インテリジェント製造のワンストップ統合サービスプロバイダーであり、公医グループに属し、科学研究、設計、マーケティング、技術サービス、産業インターネット、国際輸出入サービスを提供する科学技術企業の1つです。
2. 当社から何を購入できますか?
PLC、VFD、HMI、油圧製品、低圧配電、産業用ロボット、コアコンポーネント
3. 商品は在庫がありますか、それとも別のサプライヤーから購入する必要がありますか?
当社は大量の商品在庫を保有しており、独自の倉庫も持っています。
4. 他のサプライヤーと比べて、当社にはどのような利点がありますか?
当社は大量の在庫と多数の倉庫を保有しているだけでなく、国内の重要な工業省や都市に事務所と多数の海外サービス拠点を有しています。お客様にワンストップのインテリジェント製造総合サービスを提供し、労力とコストを節約します。
5. 100%新品のオリジナル正規品を提供できますか?
当店では、新品の正規品のみを販売しております。リフォームや偽物は一切なく、工場出荷時のオリジナル品のみを販売しております。
6. 配達時間はどのくらいですか？
在庫がある場合は発送まで2〜3営業日かかりますが、数量が多い場合はご入金確認後5〜7営業日かかります。従来モデルでない場合は時間がかかりますので、具体的な納期をお知らせいたします。
7. 技術サポートは受けられますか?
もちろん、当社には技術的な問題の解決をお手伝いできる専門の技術チームがあります。
8. 品質はどのように保証されますか?
当社では商品の品質を管理するために3つのプロセスを採用しています。
1). 当社のエンジニアは工場の生産と品質管理を定期的に検査します。
2) 入荷した資材は、保管する前に経験豊富な購買エンジニアによって検査される必要があります。
3). 配送前に、物流部門の少なくとも 2 名が発送する商品を相互チェックします。
9. 製品の安全かつ確実な配送を保証できますか?
はい、当社は国際標準の梱包を厳格に採用しています。また、危険物には特別な梱包を使用し、温度要件のある品物には冷蔵輸送を使用します。特別な品物の梱包と一般貨物の標準梱包要件には、追加費用が発生する場合があります。
10、運賃はどうなりますか？
費用は、商品の受け取り方法によって異なります。エクスプレスは通常、最も速い方法ですが、最も高価な方法でもあります。海上輸送は、大量の商品に最適なソリューションです。正確な送料は、ご注文の購入金額、数量、重量によって異なります。詳細については、お気軽にお問い合わせください。
北京中平科技有限公司は、インテリジェント製造のワンストップ統合サービスプロバイダーであり、公医グループに属し、科学研究、設計、マーケティング、技術サービス、産業インターネット、国際輸出入サービスを提供する科学技術企業の1つです。
2. 当社から何を購入できますか?
PLC、VFD、HMI、油圧製品、低圧配電、産業用ロボット、コアコンポーネント
3. 商品は在庫がありますか、それとも別のサプライヤーから購入する必要がありますか?
当社は大量の商品在庫を保有しており、独自の倉庫も持っています。
4. 他のサプライヤーと比べて、当社にはどのような利点がありますか?
当社は大量の在庫と多数の倉庫を保有しているだけでなく、国内の重要な工業省や都市に事務所と多数の海外サービス拠点を有しています。お客様にワンストップのインテリジェント製造総合サービスを提供し、労力とコストを節約します。
5. 100%新品のオリジナル正規品を提供できますか?
当店では、新品の正規品のみを販売しております。リフォームや偽物は一切なく、工場出荷時のオリジナル品のみを販売しております。
6. 配達時間はどのくらいですか？
在庫がある場合は発送まで2〜3営業日かかりますが、数量が多い場合はご入金確認後5〜7営業日かかります。従来モデルでない場合は時間がかかりますので、具体的な納期をお知らせいたします。
7. 技術サポートは受けられますか?
もちろん、当社には技術的な問題の解決をお手伝いできる専門の技術チームがあります。
8. 品質はどのように保証されますか?
当社では商品の品質を管理するために3つのプロセスを採用しています。
1). 当社のエンジニアは工場の生産と品質管理を定期的に検査します。
2) 入荷した資材は、保管する前に経験豊富な購買エンジニアによって検査される必要があります。
3). 配送前に、物流部門の少なくとも 2 名が発送する商品を相互チェックします。
9. 製品の安全かつ確実な配送を保証できますか?
はい、当社は国際標準の梱包を厳格に採用しています。また、危険物には特別な梱包を使用し、温度要件のある品物には冷蔵輸送を使用します。特別な品物の梱包と一般貨物の標準梱包要件には、追加費用が発生する場合があります。
10、運賃はどうなりますか？
費用は、商品の受け取り方法によって異なります。エクスプレスは通常、最も速い方法ですが、最も高価な方法でもあります。海上輸送は、大量の商品に最適なソリューションです。正確な送料は、ご注文の購入金額、数量、重量によって異なります。詳細については、お気軽にお問い合わせください。
この製品の詳細を知りたい
