詳細情報 |
|||
| 記憶力: | ほか | 入力/出力数: | ほか |
|---|---|---|---|
| 通信インターフェース: | ほか | ブランド: | ほか |
| 条件: | 100% オリジナルブランド | パッケージ: | カートンパッケージ |
| 保証: | 1年 | 輸送期間: | FOB |
| 支払い: | T/T | MOQ: | 1本 |
| 適用する: | 産業自動化 | 品質: | 厳しくテストされる100% |
製品の説明
仕様
入力 | ||||
電力供給ネットワークの種類 | 1相および2相交流 | |||
AC電源電圧 | ||||
● 初期値 | デバイスのセレクタースイッチで設定します。Vin > 90/180 Vから開始します。 | |||
供給電圧 | ||||
● AC 1個 | 120 ... 230V | |||
● AC 2 個 | 230 ... 500V | |||
入力電圧 | ||||
● AC 1個 | 85 ... 264V | |||
● AC 2 個 | 176 ... 550V | |||
入力広範囲入力の設計 | はい | |||
過電圧過負荷能力 | 1300 Vピーク、1.3 ms | |||
主電源バッファの動作条件 | Vin = 120/230 V の場合、Vin = 400 V の場合、標準 150 ms | |||
停電時の出力電流の定格値のバッファリング時間最小 | 25ミリ秒 | |||
主電源バッファの動作条件 | Vin = 120/230 V の場合、Vin = 400 V の場合、標準 150 ms | |||
回線周波数 | ||||
● 1定格値 | 50Hz | |||
● 2定格値 | 60Hz | |||
回線周波数 | 47 ... 63 Hz | |||
入力電流 | ||||
● 定格入力電圧120V | 2.2A | |||
● 定格入力電圧230V | 1.2A | |||
● 定格入力電圧500V時 | 0.61A | |||
最大25℃での突入電流の電流制限 | 35A | |||
I2t値最大値 | 1.7 A²·秒 | |||
ヒューズ保護タイプ | T 3.15 A (アクセス不可) | |||
● フィーダー内 | 1相運転時の推奨ミニチュア遮断器：6A（10A）から特性C（B）；2相運転時に必要： 2極接続の回路ブレーカーまたは回路ブレーカー3RV2011-1EA10（設定3.8A）または3RV2711-1ED10（UL 489）、230V。 3RV2011-1DA10（設定3A）または3RV2711-1DD10（UL 489）400/500V | |||
出力 | ||||
出力時の電圧曲線 | 制御された絶縁DC電圧 | |||
DC定格値での出力電圧 | 24V | |||
出力電圧 | ||||
● 出力1のDC定格値 | 24V | |||
電圧の相対的な全体許容範囲 | 3% | |||
出力電圧の相対制御精度 | ||||
● 入力電圧の緩やかな変動 | 0.1 % | |||
● 抵抗負荷の緩やかな変動について | 0.1 % | |||
残留波紋 | ||||
● 最大 | 50mV | |||
電圧ピーク | ||||
● 最大 | 200mV | |||
調整可能な出力電圧 | 24 ... 28.8V | |||
製品機能出力電圧調整可能 | はい | |||
出力電圧設定の種類 | ポテンショメータ経由 | |||
通常操作用の表示バージョン | 24 V OKの緑色LED | |||
出力の信号の種類 | 「24 V OK」用リレー接点（NO接点、定格60 V DC/0.3 A） | |||
電源投入時の出力電圧の挙動 | Voutのオーバーシュート約3% | |||
応答遅延最大 | 1秒 | |||
出力電圧の電圧上昇時間 | ||||
● 典型的 | 50ミリ秒 | |||
出力電流 | ||||
● 定格値 | 5A | |||
● 定格範囲 | 0 ... 5A | |||
供給される有効電力（標準） | 120ワット | |||
短期過負荷電流 | ||||
● 動作中の短絡時典型 | 15A | |||
過電流に対する過負荷能力の持続時間 | ||||
● 運転中に短絡した場合 | 25ミリ秒 | |||
定常過負荷電流 | ||||
● 始動時の短絡について | 6A | |||
製品の特徴 | ||||
● 機器のブリッジ | はい、切り替え可能な特性 | |||
電力を増大させるための並列スイッチ機器リソースの数 | 2 | |||
効率 | ||||
効率（パーセント） | 88 % | |||
電力損失[W] | ||||
● 定格出力電圧における定格出力電流値の場合 | 17 ワット | |||
● 無負荷運転時最大 | 4ワット | |||
閉ループ制御 | ||||
入力電圧の急激な変動に対する出力電圧の相対制御精度は、通常+/- 15% | 0.1 % | |||
抵抗負荷の出力電圧負荷ステップの相対制御精度 50/100/50 % 標準 | 3% | |||
設定時間 | ||||
● 負荷ステップ 50～100%（標準） | 2ミリ秒 | |||
● 負荷ステップ 100～50%（標準） | 2ミリ秒 | |||
設定時間 | ||||
● 最大 | 5ミリ秒 | |||
保護と監視 | ||||
過電圧保護の設計 | < 35V | |||
● 典型的 | 6A | |||
出力短絡耐性の特性 | はい | |||
短絡保護の設計 | あるいは、定電流特性約5.5Aまたはラッチシャットダウン | |||
持続短絡電流RMS値 | ||||
● 典型的 | 6A | |||
過負荷および短絡の表示バージョン | 「過負荷」の場合は黄色の LED、「ラッチシャットダウン」の場合は赤色の LED | |||
安全性 | ||||
入力と出力間のガルバニック絶縁 | はい | |||
ガルバニック絶縁 | EN 60950-1およびEN 50178に準拠した安全超低出力電圧Uout | |||
運用リソース保護クラス | クラスI | |||
漏れ電流 | ||||
● 最大 | 3.5mA | |||
● 典型的 | 0.25mA | |||
保護クラス IP | IP20 | |||
承認 | ||||
適格証明書 | ||||
● CEマーク | はい | |||
● UL認証 | はい、cULus 認定 (UL 508、CSA C22.2 No. 107.1)、ファイル E197259、cCSAus (CSA C22.2 No. 60950-1、UL 60950-1) | |||
● CSA承認 | はい、cULus 認定 (UL 508、CSA C22.2 No. 107.1)、ファイル E197259、cCSAus (CSA C22.2 No. 60950-1、UL 60950-1) | |||
● NECクラス2 | いいえ | |||
● EAC承認 | はい | |||
● 規制適合マーク（RCM） | はい | |||
認証の種類 | ||||
● ビス | はい | |||
● CB証明書 | はい | |||
適格証明書 | ||||
● IECEx | いいえ | |||
● ATEX | いいえ | |||
● ULhazloc 承認 | いいえ | |||
● cCSAus、クラス 1、ディビジョン 2 | いいえ | |||
● FM登録 | いいえ | |||
適合証明書 造船承認 | はい | |||
海事分類協会 | ||||
● アメリカ船級協会ヨーロッパ支部（ABS） | はい | |||
● フランス船級協会（BV） | いいえ | |||
● ロイズ船級協会（LRS） | いいえ | |||
電磁場 | ||||
標準 | ||||
● 放射干渉について | EN 55022 クラスB | |||
● 主電源高調波制限用 | EN 61000-3-2 | |||
● 干渉耐性のため | EN 61000-6-2 | |||
環境条件 | ||||
周囲温度 | ||||
● 運転中 | -25 ... +70 °C; 自然対流あり; 公称電圧 -40 °C から起動テスト済み | |||
● 輸送中 | -40 ... +85 °C | |||
● 保管中 | -40 ... +85 °C | |||
IEC 60721に準拠した環境カテゴリー | 気候クラス 3K3、5 … 95% 結露なし | |||
力学 | ||||

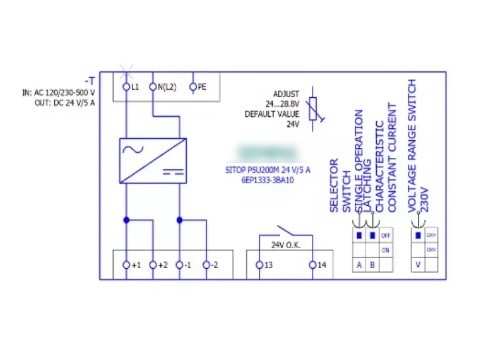

電気接続の種類 | ネジ式端子 | |||
● 入力時 | L、N、PE: 0.2 ... 2.5 mm² 単芯/細撚線用ネジ端子各 1 個 | |||
● 出力時 | +、-: 0.2 ... 2.5 mm² 用のネジ端子 2 個 | |||
● 補助接点用 | 13、14（アラーム信号）：0.14 ... 1.5 mm²のネジ端子1個ずつ | |||

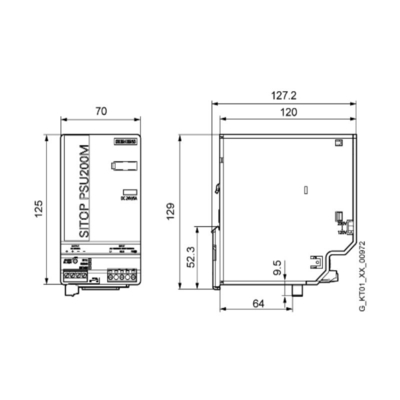

囲いの幅 | 70ミリメートル | |||
囲いの高さ | 125ミリメートル | |||
囲いの深さ | 121ミリメートル | |||
必要な間隔 | ||||
● トップ | 50ミリメートル | |||
● 底部 | 50ミリメートル | |||
● 左 | 0ミリメートル | |||
● 右 | 0ミリメートル | |||
正味重量 | 0.6キロ | |||
エンクロージャハウジングの製品特徴は、 | はい | |||
固定方法 | DINレール EN 60715 35x7.5/15にスナップ留め | |||
電気アクセサリー | バッファモジュール | |||
40℃でのMTBF | 1 123 973 時間 | |||
その他の情報 | 定格入力電圧および周囲温度 +25 °C での仕様 (特に指定がない限り) | |||
