詳細情報 |
|||
| 通信インターフェース: | ほか | ブランド: | シエメンズ |
|---|---|---|---|
| 条件: | 100% オリジナルブランド | 保証: | 12ヶ月 |
| パッケージ: | 元の包装 | 輸送期間: | FOB |
| 支払い: | T/T | MOQ: | 1本 |
| サービス: | ワンストップ サービス | 品質: | 厳しくテストされる100% |
| 適用する: | 産業オートメーション | ||
製品の説明
仕様
一般情報 | ||||

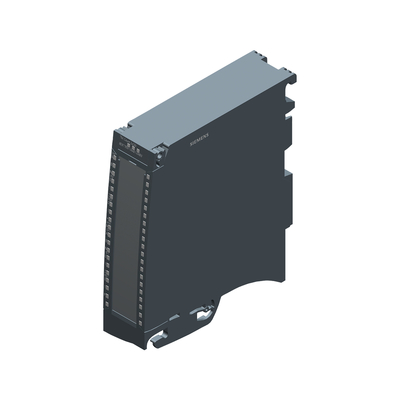

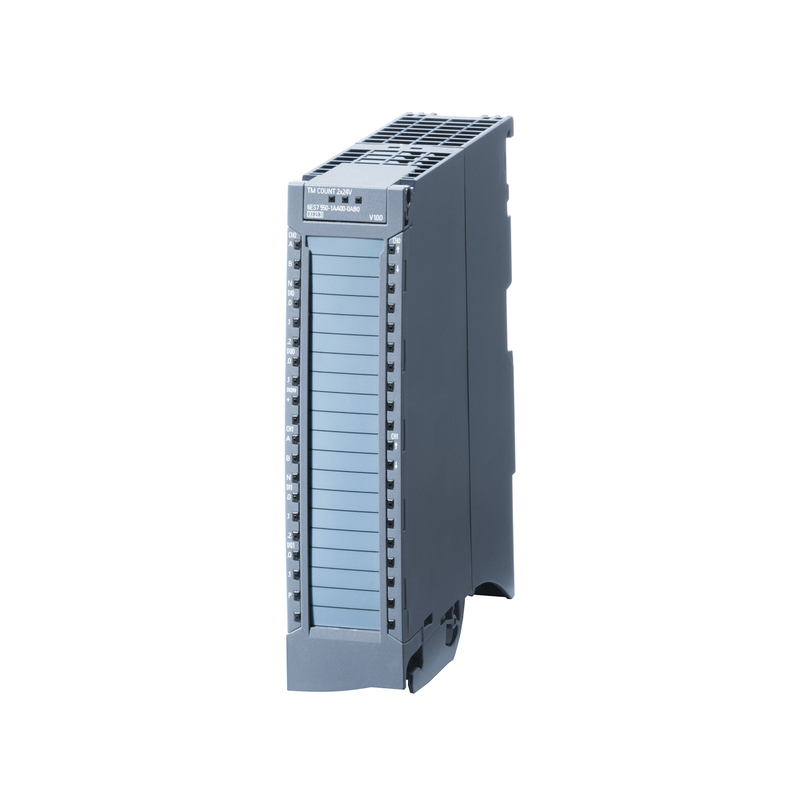

製品タイプの指定 | TM カウント 2x24V | |||
ファームウェアバージョン | バージョン2.0 | |||
●FWアップデート可能 | はい | |||
製品機能 | ||||
● 建設・保守データ | はい、I&M0 から I&M3 まで | |||
● アイソクロナスモード | はい | |||
エンジニアリング | ||||
● STEP 7 TIAポータルはバージョンから構成可能/統合可能 | V16 と HSP 0332 / V17 | |||
● GSDバージョン/GSDリビジョンからのPROFIBUS | GSD 改訂 5 | |||
● GSDバージョン/GSDリビジョンからのPROFINET | V2.3 / - | |||
設置タイプ/取り付け | ||||
レールマウント | はい、S7-1500 マウントレール | |||
供給電圧 | ||||
負荷電圧L+ | ||||
● 定格値（DC） | 24V | |||
● 許容範囲、下限値（DC） | 19.2ボルト | |||
● 許容範囲、上限（DC） | 28.8ボルト | |||
● 逆極性保護 | はい | |||
入力電流 | ||||
消費電流、最大。 | 75 mA; 無負荷 | |||
エンコーダ供給 | ||||
出力数 | 1; 両チャンネルに共通の24Vエンコーダ電源 | |||
24 Vエンコーダ電源 | ||||
● 24V | はい; L+ (-0.8 V) | |||
● 短絡保護 | はい | |||
● 出力電流、最大。 | 1 A; すべてのエンコーダ/チャンネルの合計電流 | |||
力 | ||||
バックプレーンバスから供給される電力 | 1.3ワット | |||
電力損失 | ||||
電力損失、標準 | 4ワット | |||
住所エリア | ||||
モジュールあたりのアドレス空間 | ||||
● 入力 | 32 バイト; チャネルあたり 16 バイト; 高速モードの場合は 4 バイト | |||
● 出力 | 24 バイト; チャネルあたり 12 バイト; モーション コントロール用に 4 バイト、高速モード用に 0 バイト | |||
デジタル入力 | ||||
デジタル入力数 | 6; チャネルあたり3 | |||
デジタル入力、パラメータ化可能 | はい | |||
IEC 61131、タイプ3に準拠した入力特性曲線 | はい | |||
デジタル入力関数、パラメータ化可能 | ||||
● ゲートスタート/ストップ | はい | |||
● キャプチャ | はい | |||
● 同期 | はい | |||
● 自由に使えるデジタル入力 | はい | |||
● プローブ | はい | |||
入力電圧 | ||||
● 入力電圧の種類 | 直流 | |||
● 定格値（DC） | 24V | |||
● 信号「0」の場合 | -5 ... +5V | |||
● 信号「1」の場合 | +11～+30V | |||
● 入力時の許容電圧、最小。 | -30 V; -5 V 連続、-30 V 短時間逆極性保護 | |||
● 入力時の許容電圧、最大。 | 30ボルト | |||
入力電流 | ||||
● 信号「1」の場合、標準。 | 2.5mA | |||
入力遅延（入力電圧の定格値に対して） | ||||
標準入力用 | ||||
— パラメータ化可能 | はい、なし / 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ミリ秒 | |||
— 「0」から「1」では、最小。 | 6 µs; パラメータ化「なし」の場合 | |||
— 「1」から「0」の場合、最小。 | 6 µs; パラメータ化「なし」の場合 | |||
技術的機能 | ||||
— パラメータ化可能 | はい | |||
ケーブルの長さ | ||||
● シールド付き、最大。 | 1,000メートル | |||
● シールドなし、最大。 | 600メートル | |||
デジタル出力 | ||||
デジタル出力の種類 | トランジスタ | |||
デジタル出力数 | 4; チャネルあたり2 | |||
デジタル出力、パラメータ設定可能 | はい | |||
短絡保護 | はい、電子式/熱式 | |||
● 応答閾値、標準 | 1A | |||
誘導シャットダウン電圧の制限 | L+（-53V） | |||
デジタル入力の制御 | はい | |||
デジタル出力機能、パラメータ化可能 | ||||
● 比較値によってスイッチングがトリップする | はい | |||
●自由に使えるデジタル出力 | はい | |||
出力のスイッチング容量 | ||||
● 抵抗負荷の場合、最大。 | 0.5 A; デジタル出力あたり | |||
● ランプ負荷時、最大。 | 5ワット | |||
負荷抵抗範囲 | ||||
● 下限 | 48Ω | |||
● 上限 | 12kΩ | |||
出力電圧 | ||||
● 出力電圧の種類 | 直流 | |||
● 信号「1」の場合、最小。 | 23.2 V; L+ (-0.8 V) | |||
出力電流 | ||||
●信号「1」の定格値 | 0.5 A; デジタル出力あたり | |||
● 信号「1」の許容範囲、最大。 | 0.6 A; デジタル出力あたり | |||
● 信号「1」の最小負荷電流 | 2mA | |||
●信号「0」の場合、残留電流は最大。 | 0.5mA | |||
抵抗負荷による出力遅延 | ||||
● 「0」～「1」、最大。 | 50マイクロ秒 | |||
● 「1」～「0」、最大。 | 50マイクロ秒 | |||
スイッチング周波数 | ||||
● 抵抗負荷の場合、最大。 | 10kHz | |||
● 誘導負荷の場合、最大。 | 0.5 Hz; IEC 60947-5-1、DC-13 に準拠; ディレーティング曲線を遵守 | |||
● ランプ負荷時、最大。 | 10Hz | |||
出力の合計電流 | ||||
● モジュールあたりの最大電流。 | 2A | |||
ケーブルの長さ | ||||
● シールド付き、最大。 | 1,000メートル | |||
● シールドなし、最大。 | 600メートル | |||
エンコーダ | ||||
接続可能なエンコーダ | ||||
● 2線式センサー | はい | |||
— 許容静止電流（2線式センサー）、最大。 | 1.5mA | |||
エンコーダ信号、インクリメンタルエンコーダ（非対称） | ||||
● 入力電圧 | 24V | |||
● 入力周波数、最大 | 200kHz | |||
● カウント周波数、最大。 | 800 kHz; 4倍評価付き | |||
● ケーブル長（シールド付き、最大） | 600 m; 入力周波数、エンコーダ、ケーブル品質により異なります。200 kHz では最大 50 m | |||
● 信号フィルタ、パラメータ化可能 | はい | |||
● A/Bトラック、90°位相オフセット付きインクリメンタルエンコーダ | はい | |||
● A/Bトラック、90°位相オフセット、ゼロトラックを備えたインクリメンタルエンコーダ | はい | |||
● パルスエンコーダ | はい | |||
● 方向付きパルスエンコーダ | はい | |||
● カウント方向ごとに1つのインパルス信号を持つパルスエンコーダ | はい | |||
インターフェースの種類 | ||||
● ソース/シンク入力 | はい | |||
● IEC 61131、タイプ3に準拠した入力特性曲線 | はい | |||
割り込み/診断/ステータス情報 | ||||
アラーム | ||||
● 診断アラーム | はい | |||
● ハードウェア割り込み | はい | |||
診断 | ||||
● 供給電圧の監視 | はい | |||
● 断線 | はい | |||
● ショート | はい | |||
● インクリメンタルエンコーダのA/B遷移エラー | はい | |||
診断表示LED | ||||
● 実行LED | はい、緑色のLED | |||
● エラーLED | はい、赤色LED | |||
● メンテナンスLED | はい、黄色のLED | |||
● 供給電圧の監視（PWR-LED） | はい、緑色のLED | |||
● チャンネルステータス表示 | はい、緑色のLED | |||
● チャネル診断用 | はい、赤色LED | |||
統合機能 | ||||
カウンター | はい | |||
● カウンターの数 | 2 | |||
● カウント周波数、最大。 | 800 kHz; 4倍評価付き | |||
高速モード | はい | |||
カウント関数 | ||||
● TO High_Speed_Counterと併用可能 | はい | |||
● 連続カウント | はい | |||
● カウンター応答をパラメータ化可能 | はい | |||
● デジタル入力によるハードウェアゲート | はい | |||
● ソフトウェアゲート | はい | |||
● イベント制御停止 | はい | |||
● デジタル入力による同期 | はい | |||
● カウント範囲、パラメータ化可能 | はい | |||
コンパレータ | ||||
— 比較対象者の数 | 2; チャネルあたり | |||
— 方向依存性 | はい | |||
— ユーザープログラムから変更可能 | はい | |||
位置検出 | ||||
● 増分取得 | はい | |||
● S7-1500モーションコントロールに最適 | はい | |||
● SIMOTIONに最適 | はい | |||
測定機能 | ||||
● 測定時間、パラメータ化可能 | はい | |||
● 動的測定期間調整 | はい | |||
● パラメータ設定可能な閾値の数 | 2 | |||
測定範囲 | ||||
— 周波数測定、最小。 | 0.04 Hz | |||
— 周波数測定、最大。 | 800kHz | |||
— サイクル持続時間測定、最小。 | 1.25マイクロ秒 | |||
— サイクル持続時間測定、最大。 | 25秒 | |||
正確さ | ||||
— 周波数測定 | 100 ppm; 測定間隔と信号評価によって異なります | |||
— サイクル持続時間の測定 | 100 ppm; 測定間隔と信号評価によって異なります | |||
— 速度測定 | 100 ppm; 測定間隔と信号評価によって異なります | |||
潜在的な分離 | ||||
潜在的な分離チャネル | ||||
● チャネル間 | いいえ | |||
● チャネルとバックプレーンバス間 | はい | |||
● チャンネルと負荷電圧L+間 | いいえ | |||
分離 | ||||
隔離テスト済み | 707 V DC (タイプテスト) | |||
周囲の状況 | ||||
動作中の周囲温度 | ||||
● 水平設置、最小。 | -30℃ | |||
● 水平設置、最大。 | 60 °C; 誘導負荷のディレーティングに注意してください | |||
● 垂直設置、最小。 | -30℃ | |||
● 垂直設置、最大。 | 40 °C; 誘導負荷のディレーティングに注意してください | |||
海面に関連する操作中の高度 | ||||
● 設置高度、海抜最大。 | 5 000 m; 設置高度が 2 000 m を超える場合の制限については、ET 200MP システムマニュアルを参照してください。 | |||
分散型運用 | ||||
SIMATIC S7-300へ | はい | |||
SIMATIC S7-400へ | はい | |||
SIMATIC S7-1200へ | はい | |||
SIMATIC S7-1500へ | はい | |||
標準PROFIBUSマスター | はい | |||
標準PROFINETコントローラ | はい | |||

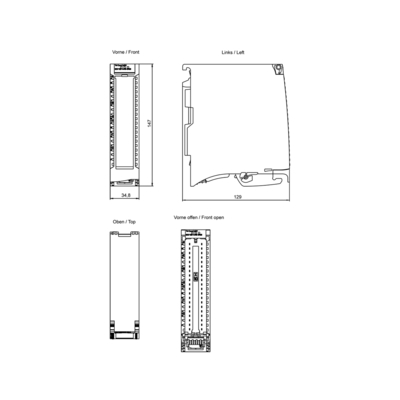

寸法 | ||||
幅 | 35ミリメートル | |||
身長 | 147ミリメートル | |||
深さ | 129ミリメートル | |||
重量 | ||||
重量、約 | 250グラム | |||
