詳細情報 |
|||
| 通信インターフェース: | ほか | ブランド: | シエメンズ |
|---|---|---|---|
| 条件: | 100% オリジナル | 保証: | 12ヶ月 |
| パッケージ: | 元の包装 | 輸送期間: | FOB |
| 支払い: | T/T | MOQ: | 1本 |
| 適用する: | 産業オートメーション | 品質: | 厳しくテストされる100% |
| サービス: | ワンストップ サービス | ||
製品の説明
仕様
一般情報 | ||||

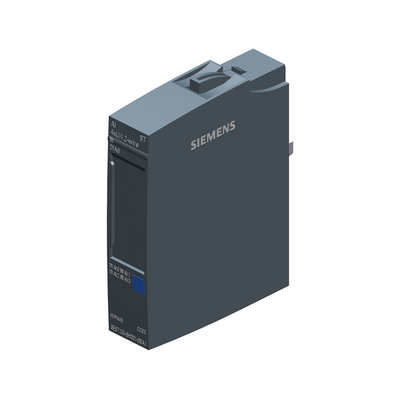

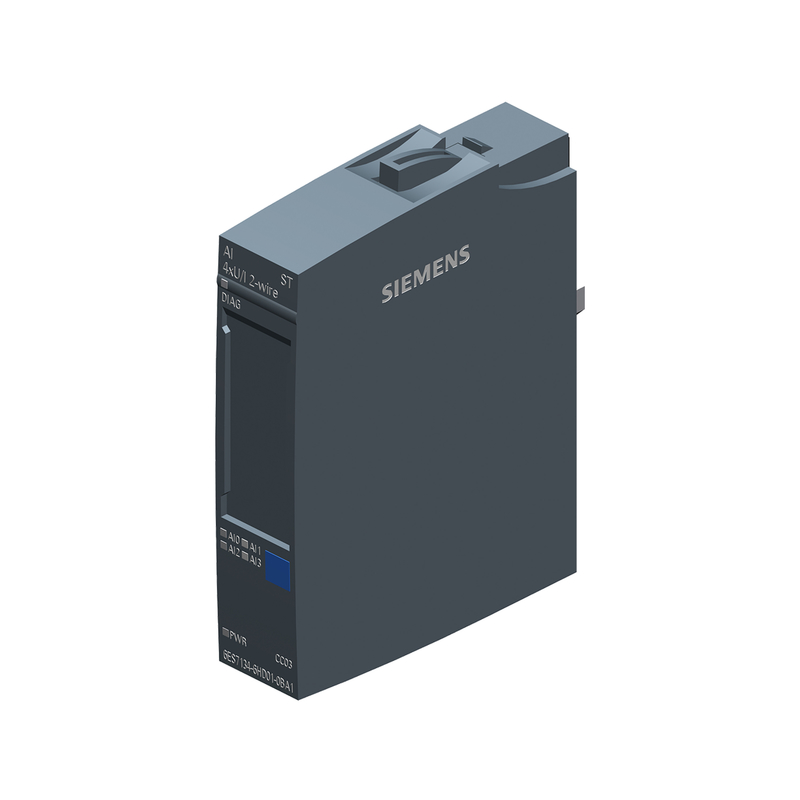

商品の種類 | AI 4x U/I 2ワイヤー | |||
HW 機能状態 | FS02から | |||
ファームウェアバージョン | ||||
● FW の更新が可能 | そうだ | |||
使用可能なBaseUnits | BU型A0,A1 | |||
モジュール特有の色識別プレートの色コード | CC03 | |||
製品機能 | ||||
● I&M データ | はい,I&M0からI&M3 | |||
● 同期モード | 違う | |||
● 測定範囲を拡大可能にする | 違う | |||
エンジニアリング | ||||
● STEP 7 TIA ポータルはバージョンから構成/統合可能 | V14 / - | |||
● STEP 7 バージョンから構成/統合可能 | V5.6 以降 | |||
● PCS 7 バージョンから構成/統合可能 | V8.1 SP1 | |||
● GSD バージョン/GSD 改訂から PROFIBUS | 各GSDファイル,修正3と5より上 | |||
● GSD バージョン/GSD 改訂から PROFINET | GSDML V23 | |||
動作モード | ||||
● 過剰 の サンプリング | 違う | |||
● MSI | 違う | |||
CiR - RUN での設定 | ||||
RUN で再測定が可能 | そうだ | |||
RUN で校正可能 | 違う | |||
供給電圧 | ||||
定数値 (DC) | 24V | |||
許容範囲,下限 (DC) | 19.2V | |||
許容範囲,上限 (DC) | 28.8V | |||
逆極性保護 | そうだ | |||
入力電流 | ||||
電流消費量 最大 | 37 mA センサーの供給なし | |||
エンコーダー供給 | ||||
24Vのエンコーダー供給 | ||||
● 24 V | そうだ | |||
● 短回路 防止 | そうだ | |||
● 出力電流 最大 | 20 mA,最大で1チャンネルあたり50 mA,持続時間 < 10 s | |||
電力損失 | ||||
電源が切れた | 0.85 W;エンコーダーなしの電源電圧 | |||
アドレスエリア | ||||
モジュールごとにアドレス空間 | ||||
● モジュールごとにアドレススペース,最大 | 8バイト + 1バイト QI情報 | |||
ハードウェア構成 | ||||
自動コード化 | そうだ | |||
● メカニカル コード エレメント | そうだ | |||
● メカニカル コード エレメント の 種類 | タイプA | |||
接続変種のためのBaseUnitの選択 | ||||

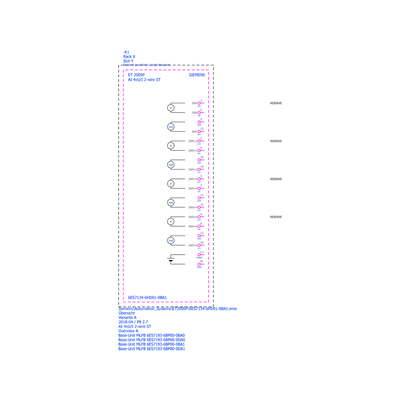

● 2 線 の 接続 | BU型A0,A1 | |||
アナログ入力 | ||||
アナログ入力数 | 4■ 差分インプット | |||
入力電圧の許容される入力電圧 (破壊限界),最大 | 30V | |||
入力電流の許容される入力電流 (破壊限界),最大 | 50mA | |||
サイクルの時間 (すべてのチャンネル),min | 基本変換時間と追加処理時間の合計 (アクティブチャネルのパラメータ化によって) | |||
入力範囲 (名値),電圧 | ||||
● 0 から +10 V | はい 15 ビット | |||
入力抵抗 (0〜10V) | 120 kΩ | |||
● 1V から 5V | はい 15 ビット | |||
入力抵抗 (1V~5V) | 120 kΩ | |||
● -10V から +10V | はい 16 ビットを含むサイン | |||
入力抵抗 (-10Vから+10V) | 120 kΩ | |||
● -5V から +5V | はい 16 ビットを含むサイン | |||
入力抵抗 (-5Vから+5V) | 120 kΩ | |||
入力範囲 (名値),電流 | ||||
● 0 から 20 mA | はい 15 ビット | |||
入力抵抗 (0〜20mA) | 100 Ω; + 約0.7Vのダイオード前向き電圧 | |||
● 4mA から 20mA | はい 15 ビット | |||
入力抵抗 (4mAから20mA) | 100 Ω; + 約0.7Vのダイオード前向き電圧 | |||
ケーブルの長さ | ||||
● シールド | 圧力の測定のために 1000 m; 200 m | |||
入力物のアナログ値生成 | ||||
測定原理 | 統合 (シグマ・デルタ) | |||
チャンネルごとに統合と変換時間/解像度 | ||||
● 超範囲の解像度 (サインを含むビット),最大 | 16ビット | |||
● パラメータ化可能な統合時間 | そうだ | |||
● インターフェランス 周波数 f1 の インターフェランス 電圧 抑制 | 16.6 / 50 / 60 Hz | |||
● 変換 時間 (各 チャンネル) | 180 / 60 / 50 ms | |||
測定値の平ら化 | ||||
● 滑らかな レベル の 数 | 44/8/16回 | |||
●パラメータ化可能 | そうだ | |||
エンコーダー | ||||
信号エンコーダの接続 | ||||
● 電圧測定用 | そうだ | |||
● 2本の電線トランスデューサーとして電流測定のために | そうだ | |||
2ワイヤのトランスミッターの負荷,最大 | 650 Ω | |||
● 4 ワイヤ トランスデューサーとして電流測定のために | 違う | |||
誤り/正確さ | ||||
線性エラー (入力範囲に対して) (+/-) | 0.01 % | |||
温度誤差 (入力範囲に対して) (+/-) | 0.005 %/K | |||
入力間のクロスストック,min. | 50 dB | |||
静止状態で 25 °C (入力範囲に対して) で繰り返す精度 (+/-) | 0.05 % | |||
総温度範囲における動作誤差制限値 | ||||
● 入力範囲に対する電圧 (+/-) | 0.5 % | |||
● 入力範囲に対する電流 (+/-) | 0.5 % | |||
基本誤差制限値 (25 °Cでの動作制限値) | ||||
● 入力範囲に対する電圧 (+/-) | 0.3 % | |||
● 入力範囲に対する電流 (+/-) | 0.3 % | |||
f = n x (f1 +/- 1 %) に対して干渉電圧抑制,f1 = 干渉周波数 | ||||
● 連続モードの干渉 (干渉のピーク値 <入力範囲の定数値),min. | 70 dB | |||
● 標準電圧 最大 | 10V | |||
● 常態 干渉 | 90 dB | |||
障害/診断/状態情報 | ||||
診断機能 | そうだ | |||
アラーム | ||||
● 診断 警報 | そうだ | |||
● 制限値 の 警報 | 違う | |||
診断 | ||||
● 電源 の 電圧 を 監視 する | そうだ | |||
● 電線 の 断裂 | はい 4〜20mA | |||
● 短回路 | はい,1~5Vまたは2本の電線モードで:エンコーダー電源が地面に接続されたり,エンコーダー電源への入力の短回路 | |||
● グループ の 誤り | そうだ | |||
● 溢れ出/下流 | そうだ | |||
診断表示 LED | ||||
● 電源電圧のモニタリング (PWR-LED) | ええ,緑色のLED | |||
● チャンネル 状態 の 表示 | ええ,緑色のLED | |||
● 経路診断 | 違う | |||
● モジュール診断用 | はい,緑/赤のLED | |||
潜在的分離 | ||||
潜在的な分離チャネル | ||||
● チャンネル の 間 に | はい,2本の電流入力グループと電圧入力グループ間のチャネルグループ特異性 | |||
● チャンネル と バックプレーン バス の 間 | そうだ | |||
● チャンネルと電子機器の電源との間 | はい,電圧入力だけ | |||
許容可能な潜在差 | ||||
入力量 (UCM) の間 | 10V DC | |||
孤立 | ||||
隔離試験 | 707 V DC (型式試験) | |||
規格,承認,証明書 | ||||
AMS 2750 に基づくアプリケーションに適しています. | はい; 適合申告,オンラインサポート 109757262 を参照 | |||
CQI-9 に基づくアプリケーションに適しています. | そうだ | |||
環境条件 | ||||
動作中の環境温度 | ||||
● 水平 設置 | -30 °C; < 0 °C FS02時点から | |||
● 横軸設置 最大 | 60 °C | |||
● 垂直 に 設置 する | -30 °C; < 0 °C FS02時点から | |||
● 垂直設置 最大 | 50 °C | |||
運用中の海面上の高度 | ||||
● 設置 高さ 海面 最大 | 設置高度 > 2 000 m の制限については,手帳を参照 | |||

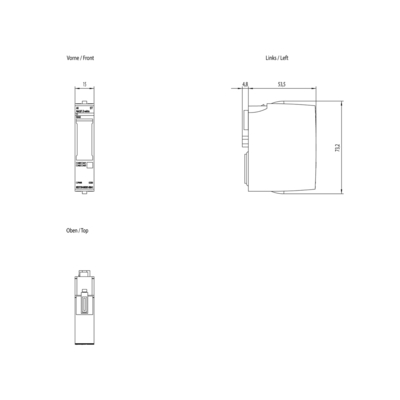

サイズ | ||||
幅 | 15mm | |||
高さ | 73mm | |||
深さ | 58mm | |||
体重 | ||||
体重,約 | 31g | |||
