詳細情報 |
|||
| タイプ: | 産業用イーサネットFCTP標準バスケーブル | 適用する: | 産業用イーサネットFCTP標準バスケーブル |
|---|---|---|---|
| 導体材料: | 覆うアルミニウム | 導体型: | ぶら下がった |
| 断熱材料: | PE&PVC | 定位電圧: | 80V |
| ブランド: | シエメンズ | MOQ: | 20meters |
| パッケージ: | カートン | 断熱装置: | PE&PVC |
| 指揮者: | アルミニウム コンダクター | 使用: | 産業イーサネット |
| 支払い: | TT | サービス: | ワンストップ サービス |
| 表面: | 表面 | サイズ: | 0.64mm |
製品の説明
仕様
使用適性 | 固いコアを持つ標準ケーブル | |||
ケーブルの指定 | 2YY (ST) CY 2x2x0,64/1,5-100 GN SF/UTP | |||
電気データ | ||||
長さの減衰因数 | ||||
● 最大10MHzで | 0.052 dB/m | |||
● 最大100MHzで | 0.195 dB/m | |||
阻力 | ||||
● 1 MHz... 100 MHz で | 100 Ω | |||
相対的対称性許容量 | ||||
● 1MHz... 100MHz の特徴的なインペデンス | 15 % | |||
長さあたり近端交差音 | ||||
● 1 MHz... 100 MHz で | 0.5 dB/m | |||
移動インペダンス/長さ/10MHz | 10 mΩ/m | |||
ループ長/最大回転抵抗 | 115 mΩ/m | |||
動作電圧 | ||||
● RMS 値 | 80V | |||
NVP 値 % | 69 % | |||
メカニカルデータ | ||||
電気コア数 | 4 | |||

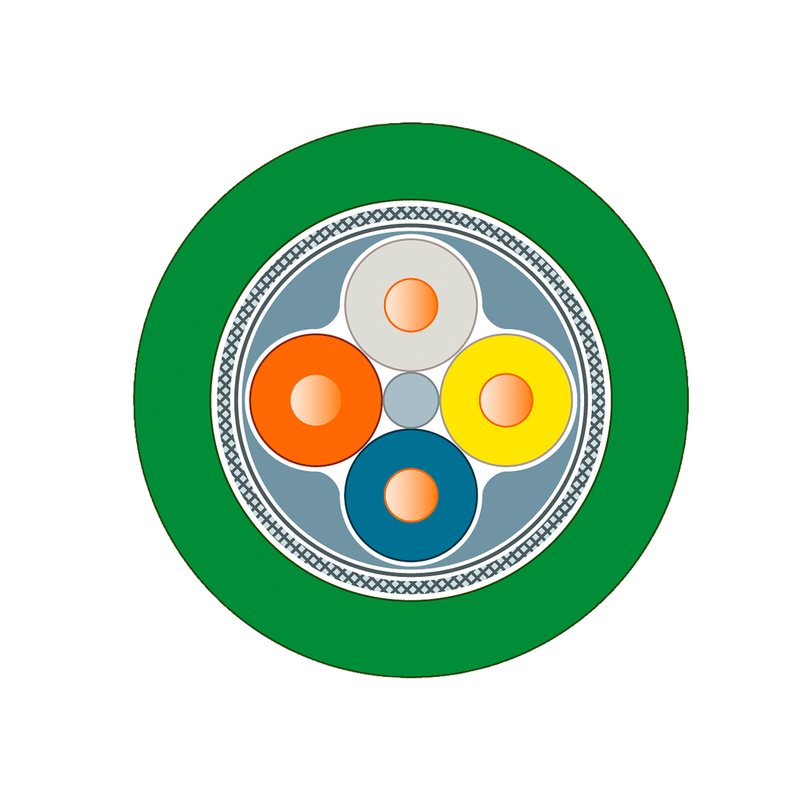

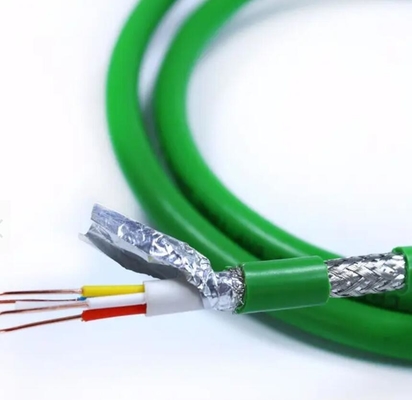

シールドの設計 | 覆い合わせたアルミニウム製のフィルムで,金属で覆われた銅線で編みられたフィルムで覆われている | |||
電気接続の種類 / FastConnect | そうだ | |||
中核直径 | ||||
● AWG22 隔離電導体 | 0.64mm | |||
外径 | ||||
● 内導体 | 0.64mm | |||
● 電線 の 隔熱 装置 | 1.5mm | |||
● ケーブル の 内側 の 殻 | 3.9mm | |||
● ケーブル 蓋 | 6.5mm | |||
外径/ケーブル蓋の対称性許容量 | 0.2mm | |||
材料 | ||||
● 電線 の 隔熱 装置 | ポリエチレン (PE) | |||
● ケーブル の 内側 の 殻 | PVC | |||
● ケーブル 蓋 | PVC | |||
色 | ||||
● データケーブルの隔離 | 白/黄色/青/オレンジ | |||
● ケーブル 蓋 | 緑色 | |||
曲がり半径 | ||||
● 単曲線 / 最小許容量 | 19.5mm | |||
● 多重曲がり / 最小許容量 | 49mm | |||
拉伸負荷 / 最大 | 150 N | |||
長さによる重量 | 61kg/km | |||
環境条件 | ||||
環境温度 | ||||
● 動作中 | -40 °Cから+75 °C | |||
● 保存 の 間 | -40 °Cから+75 °C | |||
● 輸送 の 間 | -40 °Cから+75 °C | |||
● 設置 の 間 | -40 °Cから+60 °C | |||
● 注記 | 20°Cで測定した電気特性,DIN VDE 0472による試験 | |||
炎の行動 | IEC 60332-3-24 (カテゴリC) と UL 1685 (CSA FT 4) による炎耐性 | |||
EN 13501-6 に基づく燃焼性能クラス | エカ | |||
化学耐性 | ||||
● 鉱物 油 に | IEC 60811-2-1 に基づく油耐性 (4h / 70°C) | |||
● 油脂 を 塗る | 条件抵抗 | |||
● 水 に | 条件抵抗 | |||
放射線抵抗性/紫外線への抵抗性 | 耐性 | |||
製品特性,製品機能,製品構成要素 / 一般 | ||||
製品の特徴 | ||||
● ハロゲン の ない | 違う | |||
● シリコン が ない | そうだ | |||
ワイヤの長さ / インダストリアルイーサネット | ||||
● 100BaseTX で | 100m | |||
標準,仕様,承認 | ||||
UL/ETL リスト / 300 V 評価 | はい,c (ETL) us / CMG / (ETL) us PLTC/ ITC / Sun Res | |||
UL/ETLスタイル / 600V 指定 | はい,cRUus AWM 21694 AWM I A/B 60°C 600V FT2 | |||
適性証明書 | ||||
● EAC の 承認 | そうだ | |||
● CEマーク | そうだ | |||
● RoHS に 準拠 する | そうだ | |||
構造ケーブルに関する標準 | カット5e | |||
海洋分類協会 | ||||
● アメリカ 船舶 局 (ABS) | 違う | |||
● フランス 海洋 分類 協会 (BV) | 違う | |||
● デット ノースケ ヴェリタス (DNV) | 違う | |||
● ドイツ の ロイド (GL) | 違う | |||
● ロイドス 船舶 登録 局 (LRS) | 違う | |||
● ニッポン・カイジ・キョカイ (NK) | 違う | |||
● ポロッキ 登録 局 (PRS) | 違う | |||
参照コード | ||||
● IEC 81346-2 に基づく | WG | |||
● IEC 81346-2 に基づいて:2019 | WGB | |||
詳細情報/インターネットリンク | ||||
インターネットリンク | ||||
● Webページへ: 選択支援 TIA 選択ツール | http://www.siemens.com/tia選択ツール | |||
● ウェブサイト: 産業通信 | http://www.siemens.com/simatic-net | |||
● ウェブサイト: インダストリー・モール | https://mall.industry.siemens.com に登録する | |||
● ウェブサイト: 情報 ダウンロード センター | http://www.siemens.com/産業/情報センター | |||
● ウェブサイトへ: ケーブルとコネクタの選択ガイド | https://sie.ag/2QdlxcP | |||
● ウェブサイト: 画像データベース | http://automation.siemens.com/bilddb 自動化について | |||
●ウェブサイトへ:CAx-Download-Manager | http://www.siemens.com/cax | |||
● ウェブサイト: 業界オンラインサポート | https://support.industry.siemens.com で確認してください | |||
